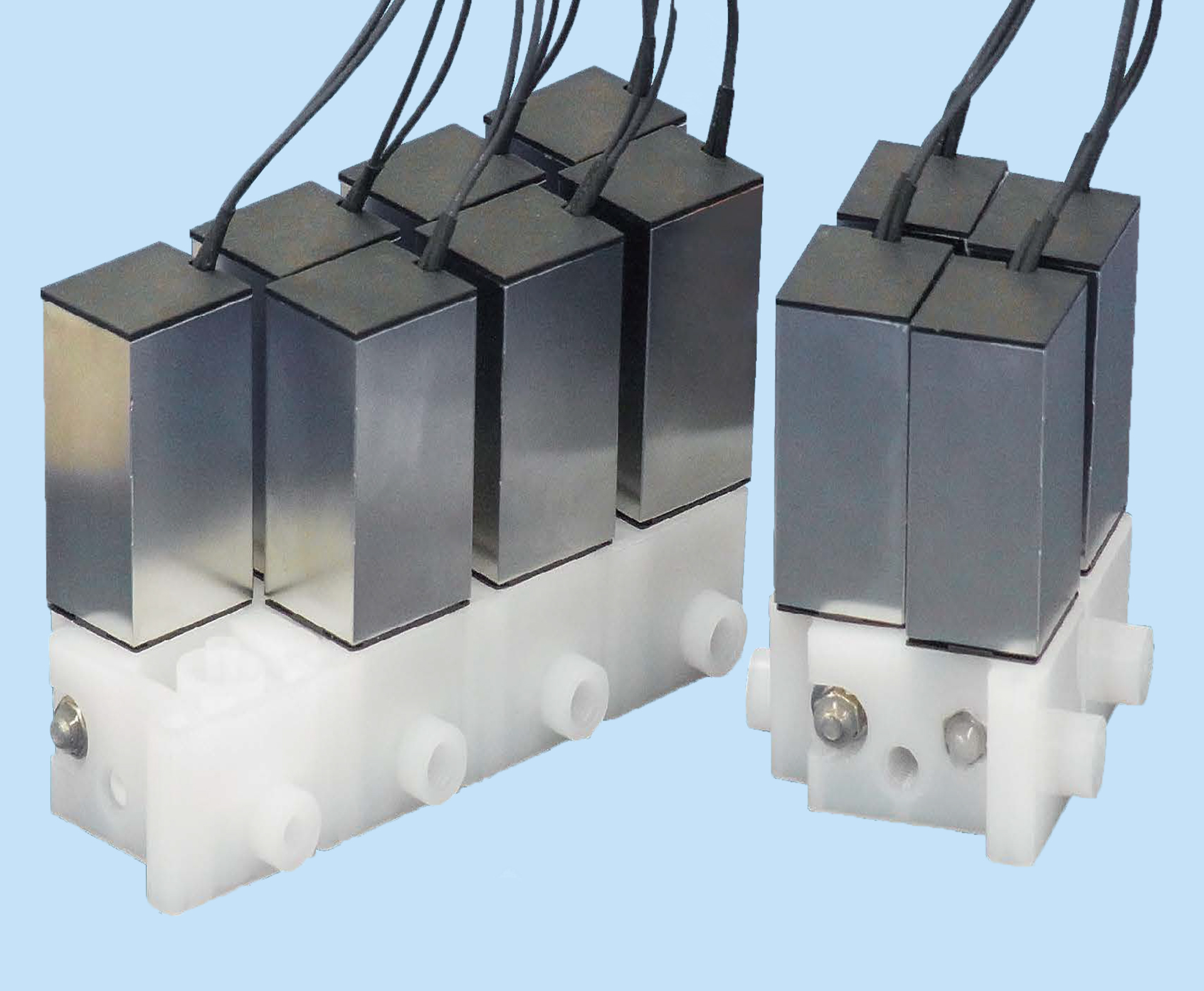

成型多连体电磁阀XTA-2E系列

  • 特征
  • 把搭载2个2通阀的1个小模块作为基本单元,根据所需连数,可自由组合成从3连到最大12连的多连体。通过成型降低成本的同时,具有可灵活组合的优点。

    通过将电磁阀设计排成2列,可缩短多连体以及共通流路的长度,因此安装在仪器内部时可节省空间,同时也减少了内部容积。

    不易发生交叉污染的结构(参考背面)。

    多连体基板材质采用氟树脂ETFE,耐腐蚀性出众。

    隔离膜片不仅有耐腐蚀性优越的PTFE材质,也可以选择有降低成本效果的橡胶材质。

    接续方式除了M6和1/4-28UNF,也可以选择快插接头(仅OUT端口)。只需插入硬管即可轻松连接。

参数
类型 2通N.C. (通电时打开)
通径 1.6 mm
电磁阀连数 3 ~ 12
接续方式 M6、1/4-28UNF (特别选项:快插接头 )*
流体压力 IN : -90 ~ 200 kPa、OUT : 0 ~ 50 kPa
流体/环境温度 5 ~ 50 ℃
额定电压 12 VDC、24 VDC
功率消耗 2.8 W × 连数
负载周期 连续
隔离膜片材质 PTFE FPM EPDM
密封件材质 全氟橡胶
多连体基板材质 ETFE
* 快插接头的本体材质为PPS,内部密封件材质为FPM。
